介        質

氣體、液體、超低溫介質（液氧、液氮、LNG等）

量        程

從0.0075 t/h-0.15 t/h到50 t/h-1000 t/h（水）

量  程  比

1：20

精        度

液體：±0.1%RD、±0.15%RD、±0.2%RD

氣體：±0.5%RD

重  復  性

±0.05%FS

環境溫度

-40℃~70℃

介質溫度

-50℃~300℃（氣體和液體）

-200℃~100℃（超低溫介質）

耐        壓

常規4MPa,高壓可特殊定制

密度測量范圍

0.2≤ρ<5g/cm3

密度測量精度

±0.001g/cm3

溫度測量范圍

-200℃~ 350℃

溫度測量精度

＜±1℃

過程連接

螺紋連接、法蘭連接、卡箍連接，可特殊定制

接液材質

316L

防護等級

IP67

重        量

視管徑而定，具體重量需咨詢

供電電壓

86-265VAC、18V～36VDC、自適應電源

電氣連接

M20×1.5、1/2 NPT

輸出信號

4-20mA（雙環流）、脈沖信號、RS485、

0-10 KHZ 頻率信號 、HART 協議

通信速率

9600bps（默認）、2400、4800、19200、38400bps

通信協議

Modbus-RTU

設備地址

1（默認）-247

1

型號

86U系列

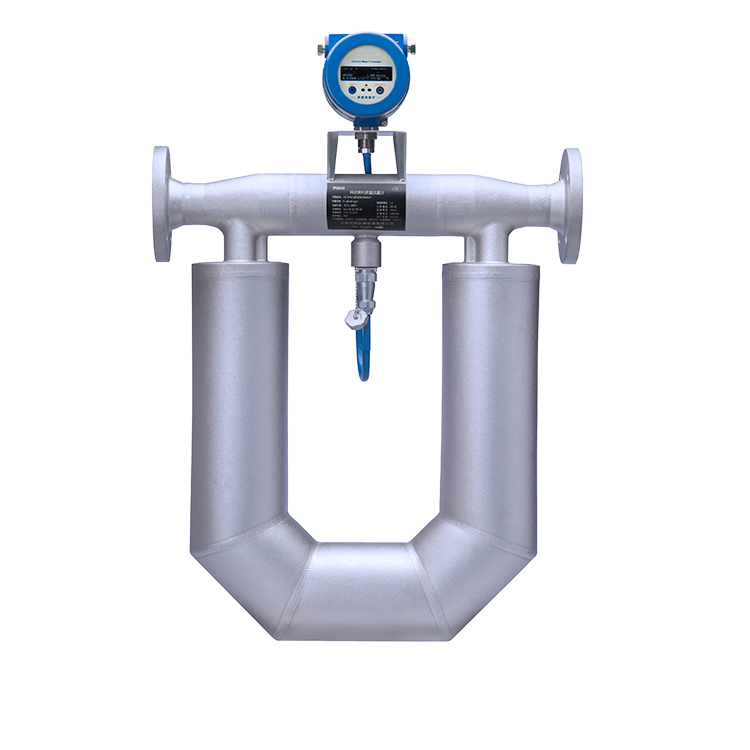

其中“86U”為產品型號系列，代表U型科里奧利質量流量計

2

轉換器安裝形式

-I：一體式

-S：分體式

3

公稱通徑

-1：DN3口徑(流量范圍：0.0075t/h-0.15t/h）

-2：DN6口徑(流量范圍：0.024t/h-0.48t/h）

-3：DN10口徑(流量范圍：0.05t/h-1t/h）

-4：DN15口徑(流量范圍：0.125t/h-2.5t/h）

-5：DN20口徑(流量范圍：0.36t/h-7.2t/h）

-6：DN25口徑(流量范圍：0.5t/h-10t/h）

-7：DN32口徑(流量范圍：0.9t/h-18t/h）

-8：DN40口徑(流量范圍：1.5t/h-30t/h）

-9：DN50口徑(流量范圍：3t/h-60t/h）

-10：DN80口徑(流量范圍：8t/h-160t/h）

-11A：DN100口徑(流量范圍：11t/h-220t/h）

-11B: DN100口徑(流量范圍：15t/h-300t/h）

-12A：DN150口徑(流量范圍：20t/h-420t/h）

-12B：DN150口徑(流量范圍：30t/h-600t/h）

-13:  DN200口徑(流量范圍：50t/h-1000t/h）

4

傳感器類型

-S1： 常規型傳感器

-S2:  保溫夾套型傳感器

-S3:  高壓型傳感器

-S4:  高溫型傳感器<300℃

5

公稱壓力

-16：1.6MPa

-40：4.0MPa

-X： 定制壓力

6

測量管材質

-M1：316L不銹鋼

-M2：哈氏合金(HC)

-M3：鉭

-MX: 定制材質

7

過程連接

-T：螺紋連接

-F:法蘭連接

-K:卡箍連接

-X：特殊定制

8

精度

-A1：±0.1%RD（液體）

-A2:±0.15%RD（液體）

-A3:±0.2%RD（液體）

-A4:±0.5%RD（氣體）

9

供電電壓

-1：86-265VAC

-2:18-36VDC

-3:自適應電源

10

輸出信號

-E1：4-20mA/脈沖/頻率/RS485

-E2: HART協議

11

電氣接口

-1：M20×1.5

-2：1/2NPT

-X：特殊定制
