您當前的位置：首頁產品中心200系列熱式氣體質量流量計/控制器
量程2SCCM-500SLPM,精度±1%FS，支持氣體切換，性價比高

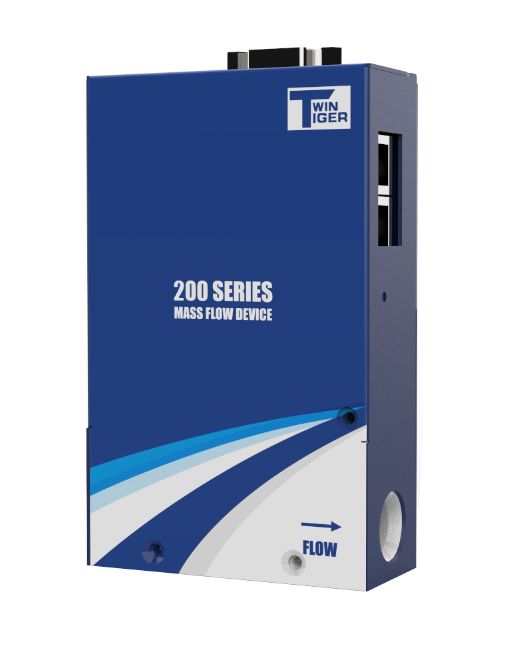

Twin-Tiger 200系列橡膠密封氣體質量流量計/控制器主要基于?熱式質量流量測量原理，流體經加熱的毛細管傳感器通道，帶走熱量，形成上游與下游的溫差（ΔT），該溫差與?氣體質量流量成正比?，結合?閉環反饋控制?實現高精度流量調節，不受溫度、壓力變化影響。?
Twin-Tiger 200系列量程覆蓋范圍2SCCM-500SLPM（氮?dú)獾刃В刂品秶鷱?%滿量程到100%滿量程。支持?jǐn)?shù)字信號Modbus-RTU（基于RS485）和模擬信號（4-20mA或0-5V），現場通訊靈活方便。
應用及案例
分析儀器
醫療設備
真空鍍膜
食品制藥
工業爐窯
光伏行業
響應時間≤1秒
控制范圍從1%到100%滿量程
溫度和壓力影響不敏感
表面拋光處理
泄漏率低
壓損小
介 質 | 潔凈、干燥、無腐蝕性氣體 | |
量 程 | 2SCCM-500SLPM（氮?dú)獾刃В?/span> | |
量 程 比 | 50:1，100:1可選 | |
精 度 | ±1%FS | |
重 復 性 | ±0.2%FS | |
耐 壓 | 1.5MPaG | |
最大工作壓力 | 0.45MPaG | |
工作差壓 | （2SCCM-23SLPM） 量程：0.07-0.28MPaD （＞23-150SLPM） 量程: 0.14-0.28MPaD （＞150-500SLPM）量程: 0.20-0.30MPaD | |
響應時間 | ≤1秒 | |
外部泄露率 | 1×10-9Pa.m3/sec（He） | |
標準工況（STP） | 25℃&1Atm | |
環境溫度 | 5~45℃ | |
過程連接 | 卡套：1/8"、1/4"、3/8"、1/2"、3mm、6mm、8mm等 VCR（公頭）: 1/8"、1/4"、3/8"、1/2" IGS: 1.125"C" 型密封、1.125"W" 型密封 1.5"C" 型密封、 1.5"W" 型密封 | |
接液材質 | 316L不銹鋼、Viton氟橡膠、磁體不銹鋼 | |
表面粗糙度 | ≤25Ra | |
防護等級 | IP55 | |

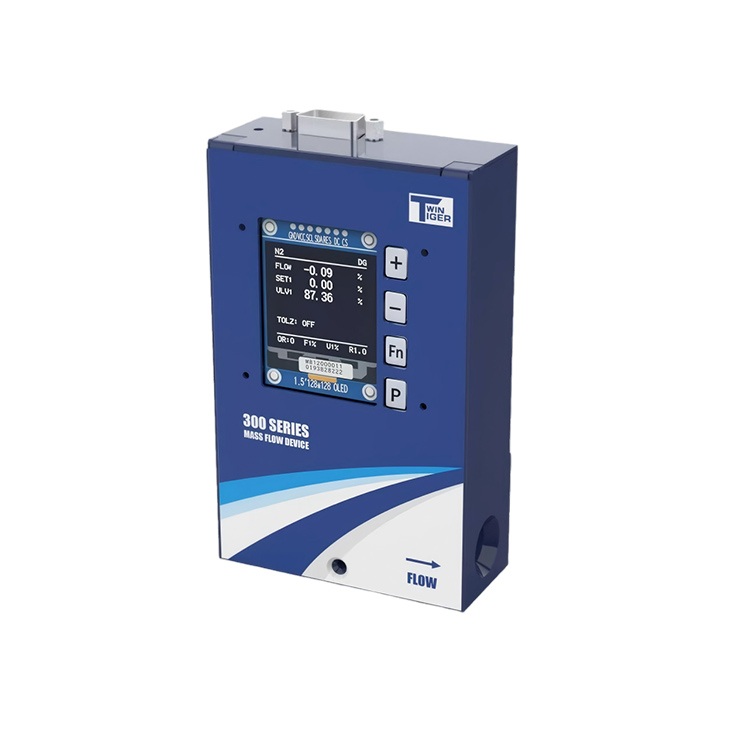

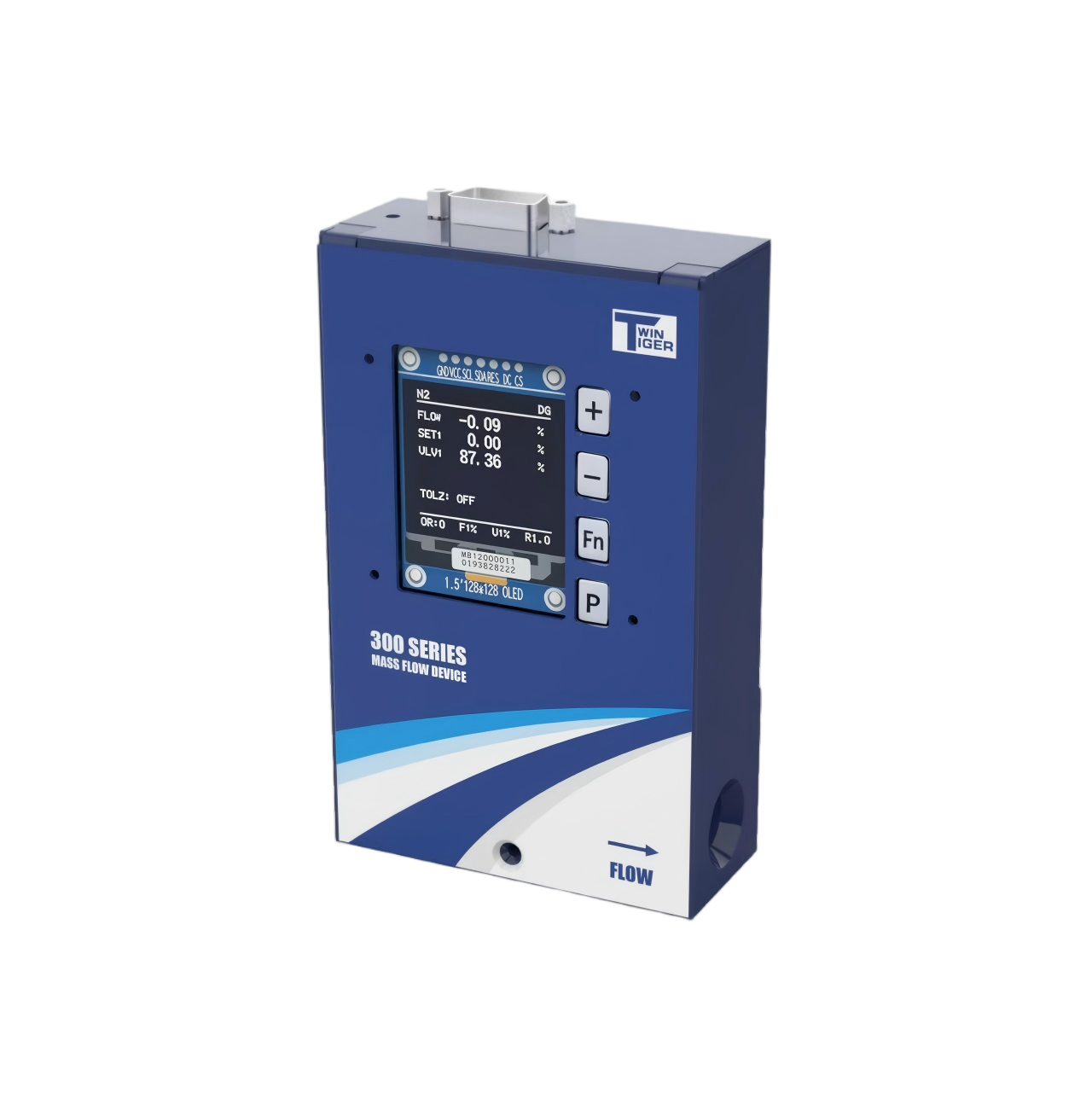

顯 示 | 標準不帶顯示，可選OLED顯示屏 | |
設備地址 | 1（默認）-127 | |
指示燈 | 綠燈和紅燈（供電、通訊、故障狀態指示） | |
安裝方向 | 任意方向 | |
重 量 | 詳見尺寸表 | |
供電電壓 | 24VDC或±15VDC | |
功 耗 | 3.5-4.5W（和量程有關） | |
電氣連接 | DB9M接頭和RJ-45網口插孔×2 | |
模擬輸入/輸出信號 | 4-20mA或0-5V | |
數字輸入/輸出信號 | RS-485/Modbus-RTU（默認）或DeviceNet、EtherCAT、EtherNet/IP、Profinet | |
通信速率 | 9600bps（默認）、19200、38400bps |
供電電壓 | 24VDC或±15VDC | |
功 耗 | 3.5-4.5W（和量程有關） | |
電氣連接 | DB9M接頭和RJ-45網口插孔×2 | |
模擬輸入/輸出信號 | 4-20mA或0-5V | |
數字輸入/輸出信號 | RS-485/Modbus-RTU（默認）或DeviceNet、EtherCAT、EtherNet/IP、Profinet | |
通信速率 | 9600bps（默認）、19200、38400bps |

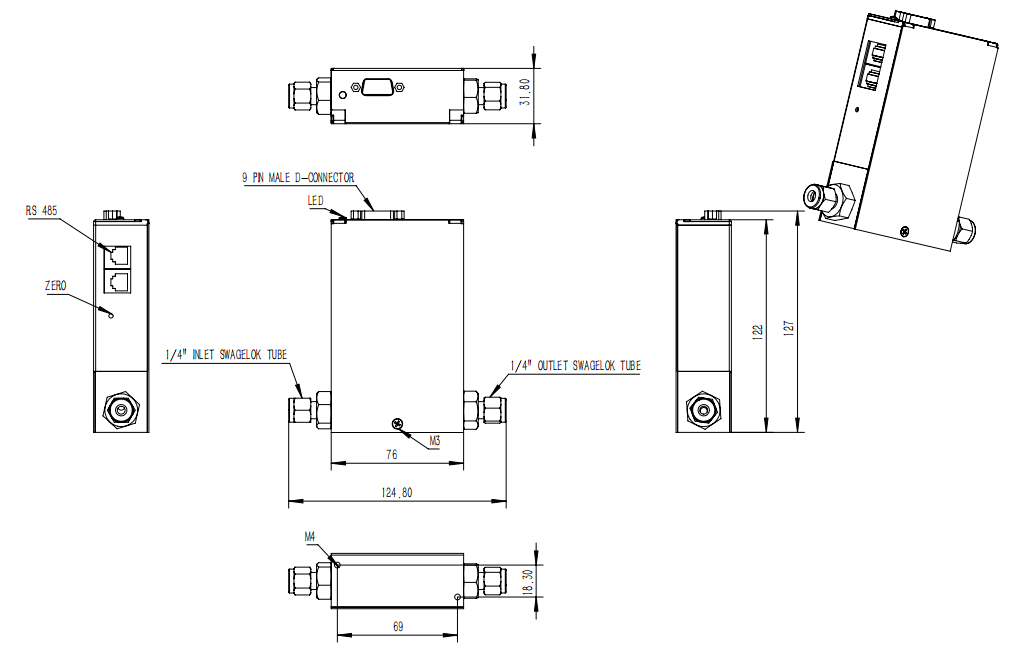

圖示產品量程為0-5SLPM，更多量程尺寸請參見下表：
量程 | 外觀尺寸(長×寬×高） | 過程接口 | 重量 |
2SCCM-5SLPM | 124.0×31.8×127.0(mm) |
1/4"卡套 |
約1kg |
＞5SLM-50SLM | 124.0×33.0×130.0(mm) | 1/4"卡套 | 約1kg |
＞50SLPM-100SLPM | 3/8"卡套 | 約1kg | |
＞100SLPM-300SLPM | 181.7×38.0×155.7(mm) | 3/8"卡套 | 約2.3kg |
＞300SLPM-500SLPM | 178.0×38.0×157.5(mm) | 1/2"卡套 | 約1.8kg |
注：重量只包含對應卡套接口，其它過程接口重量請咨詢 | |||
選型示例
選型示例：200C-100L-6MS-008-A-RS-P24-N
含 義 基本型號-量程-過程接口-氣體-模擬信號-數字信號-供電電壓-顯示屏
序號 | 字段 | 代碼 | |
1 | 系列和類別 | 200M：200系列熱式氣體質量流量計 200C：200系列熱式氣體質量流量控制器 | |
2 | 量程 | -2C: 2SCCM -10C: 10SCCM -50C: 50SCCM -100C: 100SCCM -200C: 200SCCM -500C: 500SCCM -1L: 1SLPM -2L: 2SLPM -5L: 5SLPM -10L: 10SLPM -20L: 20SLPM -50L: 50SLPM -100L: 100SLPM -200L: 200SLPM -500L: 500SLPM -X量程: 定制量程（例如30SCCM,選型代碼為X30C；6SLPM,選型代碼為X6L） | |
3 | 過程接口 | -3MS：3mm卡套接頭 -6MS：6mm卡套接頭 -8MS：8mm卡套接頭 -1IS：1/8"卡套接頭 -4IS：1/4"卡套接頭 -6IS：3/8"卡套接頭 -8IS：1/2"卡套接頭 -1CR: 1/8"VCR接頭 | -4CR: 1/4"VCR接頭 -6CR: 3/4"VCR接頭 -8CR: 1/2"VCR接頭 -1.125C: 1.125“C" 型密封 -1.125W: 1.125“W" 型密封 -1.5C: 1.5“C" 型密封 -1.5W: 1.5“W" 型密封 -X: 定制接頭 |
4 | 氣體（遵循半導體標準E52-0703） | -001：氦氣 -004：氬氣 -007：氫氣 -008：空氣 -013：氮?dú)?/span> -015：氧氣 -025：二氧化碳 -028：甲烷 注：其他氣體，詳見氣體列表 | |
5 | 模擬信號 | -N：無模擬信號 -A: 4-20mA模擬輸入/輸出信號 -V: 0-5V模擬輸入/輸出信號 | |
6 | 數字信號 | -RS: RS485數字輸入/輸出信號（默認） -DNET: DeviceNet通訊 -ECAT：EtherCAT通訊 -EIP: EtherNet/IP通訊 -PFN: Profinet通訊 注：RS485數字輸入/輸出信號為默認,選擇其他數字通訊時，模擬信號不可選 | |
7 | 供電電壓 | -P24: 24VDC -P15: ±15VDC | |
8 | 顯示屏 | -N：無顯示屏 -D: OLED顯示屏 | |
